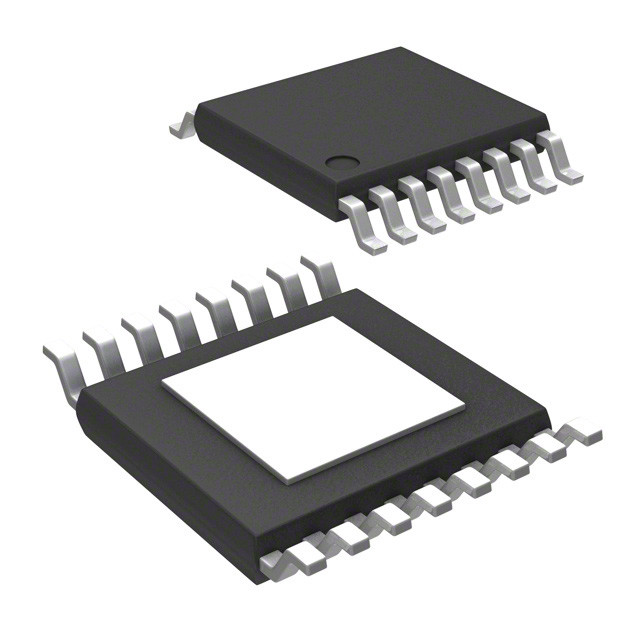

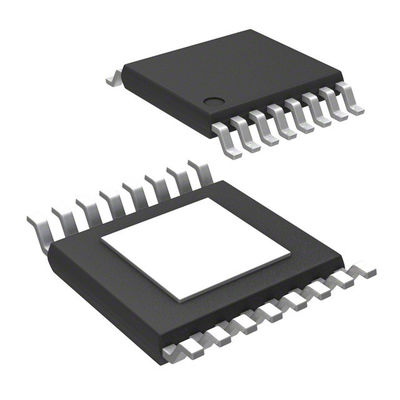

Reguladores de voltaje de TPS7B7702QPWPRQ1/de HTSSOP-16/de LDO
La familia TPS7B770x-Q1 de dispositivos ofrece un regulador solo y dual, de alto voltaje del bajo-marginado (LDO) con la detección actual, diseñada para actuar con una gama ancha del entrada-voltaje a partir de 4,5 V a 40 V (protección de la descarga de la carga 45-V).
Estos dispositivos proveen de poder a los amplificadores de poco ruido de la antena activa a través de un cable coaxil 300 mA por corriente de canal. Cada canal también proporciona un voltaje de salida ajustable a partir de 1,5 V a 20 V. Estos dispositivos proporcionan diagnósticos a través de los pernos actuales del sentido y del error. Para supervisar la corriente de la carga, un conjunto de circuitos del actual-sentido del alto-lado proporciona una salida analógica proporcional a la corriente detectada de la carga. El sentido actual exacto permite la detección de condiciones abiertas, normales, y del cortocircuito sin la necesidad de la calibración adicional. El sentido actual se puede multiplexar entre los canales y los dispositivos para ahorrar recursos del convertidor de analógico a digital (ADC). Cada canal también ejecuta límite actual ajustable con un resistor externo.
Un diodo reverso integrado de la polaridad elimina la necesidad de un diodo externo. Estos dispositivos ofrecen cierre termal estándar, la protección de la cortocircuito-a-batería en la salida, y la protección actual reversa. Cada canal tiene protección inductiva interna de la abrazadera en la salida durante el interruptor inductivo apagado.
Estos dispositivos actúan sobre – un 40°C a la gama de temperaturas ambiente de +125°C.
| Cualidad de producto | Valor del atributo |
|---|---|
| Texas Instruments | |
| Categoría de producto: | Reguladores de voltaje de LDO |
| SMD/SMT | |
| HTSSOP-16 | |
| 1,5 V a 20 V | |
| 300 mA | |
| Salida 2 | |
| Positivo | |
| 18 UA | |
| 4,5 V | |
| 40 V | |
| DB 73 | |
| Ajustable | |
| - 40 C | |
| + 125 C | |
| 350 milivoltio | |
| AEC-Q100 | |
| TPS7B7702-Q1 | |
| Carrete | |
| Corte la cinta | |
| MouseReel | |
| Marca: | Texas Instruments |
| Voltaje del marginado - máximo: | 500 milivoltio |
| Línea regulación: | 10 milivoltio |
| Regulación de la carga: | 20 milivoltio |
| Humedad sensible: | Sí |
| Corriente de la fuente de funcionamiento: | 600 UA |
| Gama de temperaturas de funcionamiento: | - 4 |
| Gama del voltaje de salida: | 1,5 V a 20 V |
| Producto: | Reguladores de voltaje de LDO |
| Tipo de producto: | Reguladores de voltaje de LDO |
| Cantidad del paquete de la fábrica: | 2000 |
| Subcategoría: | PMIC - Gestión ICs del poder |
| Tipo: | Antena en doble canal LDO con sentido actual |
| Peso de unidad: | 0,004586 onzas |
