TPS63060DSCR/reguladores de voltaje que cambian 2.5-12Vin, 2.25A límite del interruptor Crnt
| Cualidad de producto | Valor del atributo |
|---|---|
| Texas Instruments | |
| Categoría de producto: | Reguladores de voltaje que cambian |
| RoHS: | Detalles |
| SMD/SMT | |
| WSON-10 | |
| Alza, dólar | |
| 2,5 V a 8 V | |
| 2,25 A | |
| 1 salida | |
| 2,5 V | |
| 12 V | |
| 30 UA | |
| 2,4 megaciclos | |
| - 40 C | |
| + 85 C | |
| TPS63060 | |
| Carrete | |
| Corte la cinta | |
| MouseReel | |
| Marca: | Texas Instruments |
| Equipo del desarrollo: | TPS63060EVM-619 |
| Voltaje entrado: | 2,5 V a 12 V |
| Humedad sensible: | Sí |
| Corriente de la fuente de funcionamiento: | 30 UA |
| Producto: | Reguladores de voltaje |
| Tipo de producto: | Reguladores de voltaje que cambian |
|
Cantidad del paquete de la fábrica: |
3000 |
| Subcategoría: | PMIC - Gestión ICs del poder |
| Tipo: | Convertidor de voltaje |
| Peso de unidad: | 0,000631 onzas |
Descripción
Los dispositivos de TPS6306x proporcionan una solución de la fuente de alimentación para los productos accionados por cualquier tres-célula hasta la seis-célula alcalina, batería de NiCd o de NiMH, o un de una célula o una dual-célula Li-Ion o una batería del Li-polímero. Las corrientes de salida pueden ir tan arriba como 2 A mientras que usan una dual-célula Li-Ion o la batería del Li-polímero, y descarga a 5 V o más bajo. El convertidor del dólar-alza se basa en un de frecuencia fija, regulador de la modulación de anchura de pulso (PWM) que usa la rectificación síncrona para obtener eficacia máxima. En las corrientes bajas de la carga, el convertidor entra en el modo economizador para mantener eficacia alta sobre una gama actual de la carga ancha. El modo economizador puede ser discapacitado, forzando el convertidor para actuar en una frecuencia que cambia fija. La media máxima actual en los interruptores se limita a un valor típico de 2,25 A. El voltaje de salida es programable usando un divisor externo del resistor, o se fija internamente en el microprocesador. El convertidor puede ser discapacitado minimizar el dren de batería. Durante cierre, la carga desconecta de la batería.

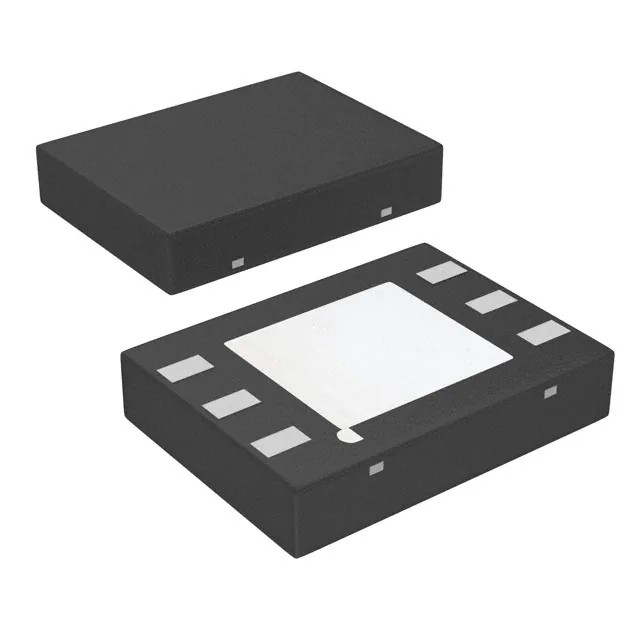

Los dispositivos están disponibles en un × de 3 milímetros 3 milímetros, perno 10, paquete de WSON (DSC).
