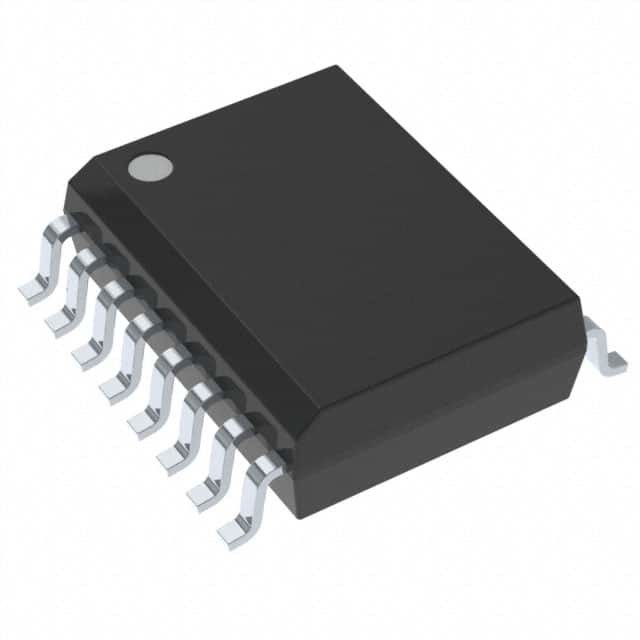

UCC20520DWR/SOIC-16/gestión ICs del poder
Descripción
¿El UCC20520 es una sola entrada aislada, dual? conductor de la puerta del canal con la fuente 4-A y la corriente máxima del fregadero 6-A. ¿Se diseña para conducir los MOSFETs, IGBTs, y sic los MOSFETs del poder hasta 5-MHz con mejor-en? retraso de propagación de la clase y distorsión de la anchura de impulso.
El lado de la entrada es aislado de los dos conductores de la salida con una barrera reforzada 5.7-kVRMS del aislamiento, con un mínimo de la inmunidad transitoria del común-modo 100-V/ns (CMTI). El aislamiento funcional interno entre los dos conductores del secundario-lado permite un voltaje de trabajo hasta de 1500-VDC.
Este conductor se puede utilizar para el conductor del semipuente con el tiempo muerto programable (despegue). Un perno de la neutralización cerró ambas salidas simultáneamente cuando se fija arriba, y permite la operación normal cuando abierto izquierdo o puesto a tierra. Como medida a prueba de averías, las roturas de la lógica del primario-lado fuerza ambas salidas bajas.
El dispositivo acepta voltajes de fuente de VDD hasta 25-V. Una gama ancha de la entrada VCCI de 3-V a 18-V hace el conductor conveniente para interconectar con los reguladores análogos y digitales. Todos los pernos del voltaje de fuente tener bajo protección del cierre del voltaje (UVLO).
Con todas estas características avanzadas, el UCC20520 permite eficacia alta, densidad de poder más elevado, y robustez en una amplia variedad de usos del poder.
| Cualidad de producto | Valor del atributo |
|---|---|
| Texas Instruments | |
| Categoría de producto: | Conductores aislados de la puerta |
| Marca: | Texas Instruments |
| Equipo del desarrollo: | UCC20520EVM-286 |
| Tiempo de caída: | 7 ns |
| Temperatura de funcionamiento máximo: | + 125 C |
| Temperatura de funcionamiento mínima: | - 40 C |
| Humedad sensible: | Sí |
| Montaje de estilo: | SMD/SMT |
| Número de conductores: | Conductor 2 |
| Número de salidas: | Salida 2 |
| Corriente de la fuente de funcionamiento: | 2,5 mA |
| Corriente de salida: | 6 A |
| Voltaje de salida: | 9,2 V a 25 V |
| Paquete/caso: | SOIC-16 |
| Empaquetado: | Carrete |
| Empaquetado: | Corte la cinta |
| Empaquetado: | MouseReel |
| Paladio - disipación de poder: | W 1,05 |
| Producto: | Conductores aislados de la puerta |
| Tipo de producto: | Conductores aislados de la puerta |
| Retraso de propagación - máximo: | 30 ns |
| Tiempo de subida: | 6 ns |
| Serie: | UCC20520 |
| Cierre: | Ningún cierre |
| Cantidad del paquete de la fábrica: | 2000 |
| Subcategoría: | PMIC - Gestión ICs del poder |
| Voltaje de fuente - máximo: | 18 V |
| Voltaje de fuente - minuto: | 3 V |
| Tecnología: | Si |
| Tipo: | Alto-lado, Bajo-lado |
| Peso de unidad: | 0,026293 onzas |
