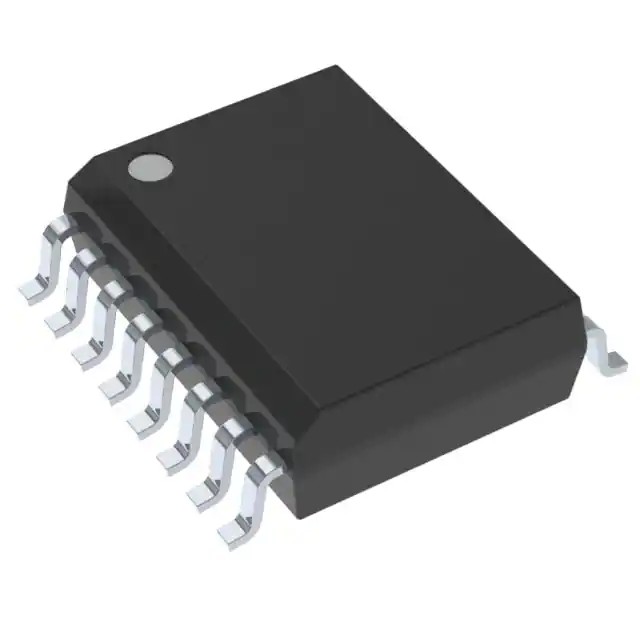

Transmisor-receptor octal del autobús de SN74LVC4245ADWR

SN74LVC4245ADWR/autobús octal Trncvr y 3.3-5V W/3-St Otpt de los transmisores-receptores del autobús

Esto transmisor-receptor noninverting (octal) de 8 bits del autobús contiene dos carriles separados de la fuente; El puerto de B tiene VCCB, que se fija en 3,3 V, y un puerto tiene VCCA, que se fija en 5 V. Esto permite la traducción de un 3.3-V a un ambiente 5-V, y vice versa.

El dispositivo de SN74LVC4245A se diseña para la comunicación asincrónica entre los ómnibus de datos. El dispositivo transmite datos del autobús de A al autobús de B o del autobús de B al autobús de A, dependiendo del nivel de la lógica en la entrada del dirección-control (DIR). Salida-permita la entrada (OE) puede ser utilizado para inhabilitar el dispositivo así que los autobuses se aíslan con eficacia. El conjunto de circuitos del control (DIR, OE) es accionado por VCCA.

El terminal del dispositivo de SN74LVC4245A hacia fuera permite que el diseñador cambie a un dispositivo terminal normal SN74LVC4245 de all-3.3-V o de all-5-V 20 sin relayout del tablero. El diseñador utiliza las trayectorias de datos para los pernos 2 – 11 y 14-23 del dispositivo de SN74LVC4245A para alinear con ‘el terminal convencional 245 hacia fuera.
